产品展示

—自吸泵—直联式不锈钢自吸泵
一、特点原理及图片

本公司制造的ZWBM型泵为单级、单吸卧直联式不锈钢自吸泵,参照ISO2858标准,进行优化设计研制而成。产品具有较强的自吸能力,泵体内设有吸液室、储液室、回液止回阀。回流孔。工作前只需保证泵体内储有定量的液体,先排完管内空气后即可出液,无需安装底阀,可抽送桶内液体,吸上高度可达5米。结构设计先进合理。泵壳、储液箱体、叶轮均用不锈钢原板模压、氩焊先进工艺制成,保证了材质的化学成功、分,外表光滑美观。产品制造均按Q/WLB01-1997标准执行。泵与介质接触的零部件,根据所输送的介质腐蚀情况不同。选用二种不锈钢材料制造。 1. ZWB型为1Cr18Ni9Ti不锈钢自吸泵。 2. ZWM型为Cr18NI12Mo02Ti不锈钢自吸泵。轴封:采用JU101D型内装式不锈钢机械密封,浸没在液体中,冷却性特好。动环、静环都为WC(硬质合金),密封圈为丁晴橡胶和氟橡胶。密封性能可靠,使用寿命长。产品标准化程度高,零件通用性、互换性强。泵为直联卧式结构,机泵一体,外形美观。轴向尺寸短,结构紧凑,使泵运行更加平稳。噪音、能耗低。维修时,只要拆掉泵座螺母,即可卸下泵座电机联体全部转动部件。拆卸检修方便。泵的旋转方向:从电动机端看泵为顺时针方向旋转。本泵主要用于食品、冶炼、染料、印染、农药、制药、稀土、皮革等行业,吸送不含固体颗粒、不易结晶、温度不高于100℃的各种酸和碱(硝酸、酒石酸、氢氧化钠、甲醇、甲苯、牛奶、饮料)等介质必不可少的理想设备。

型号意义

例:ZWB25-25-90
Z------------------------------直联式自吸泵
W------------------------------叶轮为漩涡式
B------------------------------与介质接触的零件材料的代号
(B-表示1Cr18Ni9Ti) (M-表示Cr18NI12Mo02Ti)
25------------------------------吸入口直径为25毫米
25------------------------------排出口直径为25毫米
90------------------------------叶轮直径为90毫米



安装及使用

1. 泵在安装前根据选定的泵型,按外形及安装尺寸做好水泥基础,水平安装,吸入口需安装一只球阀。
2. 吸入和排出管路应各有支承,不允许管路重量直接由泵承受,以免使泵变形损坏。
3. 第一次泵启动前,先将液体灌满泵的储液室后开车,即可先排完吸入管内空气后抽吸液体。严禁无介质运转和倒转。否则泵体内因缺乏液体冷却而损坏机械密封。如发现有异常声音,应立即停车检查。
4. 泵在使用中环境温度应在40℃以下,电机温升不得超过75℃.
5. 停车前,先关闭吸入管路阀门,以免液体泄漏,便于二次起动。



维修及拆装

1.拆卸:①拆下泵体。②拆下叶轮。(连同机械密封的转动部分)③拆下密封座。(连同机械密封的静止部分)④拆下泵座。⑤拆出泵短接轴。
2.留下电动机妥善保管。
3.拆下的零件进行清洗。
4.装配:泵的装配顺序按拆卸顺序的逆方向进行;装配时要注意各密封面的垫片装配,以免泄漏。





直联式不锈钢自吸泵 产品图
二、 性能参数

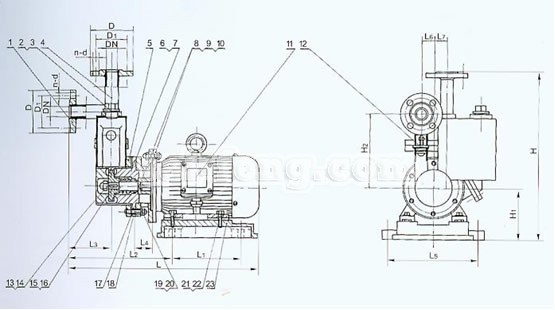

ZWBM型直联式不锈钢自吸泵结构及安装图



序号、零件名称、材料明细表
序号 名称 数量 材料 序号 名称 数量 材料 序号 名称 数量 材料
1 进口法兰 1 不锈钢 9 泵短接轴 1 不锈钢 17 泵壳垫片 1 四氟
2 六角螺塞 1 不锈钢 10 防腐挡板 1 四氟 18 双头螺柱 10 不锈钢
3 螺塞垫片 1 四氟 11 电动机 1 组合件 19 盖型螺母 14 不锈钢
4 出口法兰 1 不锈钢 12 止回阀 1 组合件 20 垫圈 14 不锈钢
5 泵体 1 不锈钢 13 叶轮螺母 1 不锈钢 21 六角螺栓 4 A3
6 密封座 1 不锈钢 14 叶轮垫片 1 不锈钢 22 垫圈 4 A3
7 机械密封 1 组合件 15 叶轮 1 不锈钢 23 底座 1 HT20-40
8 泵座 1 HT20-40 16 1 不锈钢 24
安装尺寸(单位:mm)
序号 型号规格 吸入法兰 排出法兰 L L1 L2 L3 L4 L5 L6 L7 H H1 H2
DN D D1 n-d DN D D1 n-d
1 ZWBM25-25-90 25 115 85 4-14 25 115 85 4-14 469 190 274 100 65 225 30 50 485 130 205
2 ZWBM32-25-90 25 115 85 4-14 25 115 85 4-14 484 190 280 100 65 225 30 50 495 140 205
3 ZWBM32-32-90 32 135 100 4-18 32 135 100 4-18 509 190 280 100 65 225 30 50 495 140 205
4 ZWBM40-32-110 40 145 110 4-18 40 145 110 4-18 581 200 324 115 75 255 35 55 550 155 230
5 ZWBM40-40-110 40 145 110 4-18 40 145 110 4-18 601 200 331 115 75 295 35 55 562 167 230
6 ZWBM50-40-135 50 160 125 4-18 50 160 125 4-18 685 210 379 130 95 330 40 60 630 192 255
7 ZWBM50-50-135 50 160 125 4-18 50 160 125 4-18 685 210 379 130 95 330 40 60 630 192 255

ZWBM型直联式不锈钢自吸泵厂家:

上海泰丰泵业制造有限公司是一家专业的水泵制造厂家,生产销售的ZWBM型直联式不锈钢自吸泵品质高、价格实惠,本网页上显示的产品图、参数等资料,仅为选型参考之用,详细齐全的样本说明书,请来电索取,由于编辑水平有限,如发现错误和不妥之处,望您批评指正。
