管道泵—PBG屏蔽式管道泵

字号：T|T
时间：2020-03-27 09:39:13  点击率：1370
作者：上海泰丰泵业专业管道泵,多级泵,排污泵,消防泵,化工泵,磁力泵,计量泵,离心泵生产厂家  来源：http://www.shtfpump.com
下一篇：配套产品—水泵控制柜（电柜） 上一篇：离心泵—立式便拆式离心泵
一、特点原理及图片

PBG屏蔽式管道泵具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显着特点。PBG屏蔽式管道泵全系列共67个品种,184个规格,其性能范围:流量6.3～1080m3/h,扬程12.5～125m,配用电机功率0.37～160kW,转速1450r/min和2900r/min。

PBG屏蔽式管道泵产品特点

PBG屏蔽式管道泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。
泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装方便。
PBG屏蔽式管道泵的泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
取消传统轴封方式，避免了输送介质的外泄，因此具有无泄漏的显着特点。
用滑动轴承替代常规电机滚动轴承，使泵具有运行平稳，振动噪音低。
安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

PBG屏蔽式管道泵主要用途

PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80°C,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
PBG型屏蔽式管道泵热水型主要供输送温度不超过160°C不含固体颗粒的软水之用,PBG屏蔽式管道泵适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

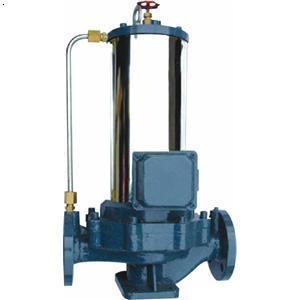

PBG屏蔽式管道泵　产品图
二、 性能参数
型号 流量Q 扬程
m 		效率
% 		转速
r/min 		电机功率
KW 		必需汽蚀余量
M 		重量㎏
m3/h l/s
40-100 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		1450 0.55 3.5 32
40-100A 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10
9 		52 1450 0.37 3.5 32
40-125 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		1450 1.1   34
40-125A 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		1450 0.75 3.5 33
40-160 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2 3.5 47
40-160A 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5 3.5 43
40-160B 3.7
5.5
7.0 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1 3.5 38
40-200 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4.0 3.5 74
40-200A 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
30 		2900 3.0 3.5 62
40-200B 3.7
5.3
7.0 		1.05
1.47
1.94 		38
36
34.5 		29 2900 2.2 3.5 52
40-250 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5 3.5 105
40-250A 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900 5.5 3.5 98
40-250B 3.8
5.5
7.2 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4.0 3.5 77
40-100(Ⅰ) 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55
62
60 		1450 1.1 3.5 34
40-100(Ⅰ)A 8
11
14.5 		2.22
3.05
4.03 		10.6
10
9 		60 1450 0.75 3.5 32
40-125(Ⅰ) 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20
17.8 		49
58
57 		1450 1.5 3.5 38
40-125(Ⅰ)A 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 1450 1.1 3.5 33
40-160(Ⅰ) 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3.0 3.5 56
40-160(Ⅰ)A 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 3.5 47
40-160(Ⅰ)B 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 3.5 43
40-200(Ⅰ) 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5 3.5 85
40-200(Ⅰ)A 8.3
11.7
15.3 		2.31
3.25
4.25 		45
44
42 		37
45
45 		2900 4.0 3.5 75
40-200(Ⅰ)B 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3.0 3.5 63
40-250(Ⅰ) 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11 3.5 145
40-250(Ⅰ)A 8.2
11.6
15.2 		2.28
3.22
4.22 		71
70
68 		38 2900 7.5 3.5 95

型号 		流量Q 扬程
m 		效率
% 		转速
r/min 		电机功率
KW 		必需汽蚀余量
M 		重量㎏
m3/h l/s
40-250(Ⅰ)B 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 3.5 94
40-250(Ⅰ)C 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 3.5 88
50-100 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		1450 1.1 3.5 36
50-100A 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60 1450 0.75 3.5 35
50-125 8.8
12.5
16.3 		2.44
3.47
4.53 		21.5
20
17.8 		49
58
57 		1450 1.5 3.5 43
50-125A 8
11
14.5 		2.22
3.06
4.03 		17
16
14 		57 1450 1.1 3.5 38
50-160 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3.0 3.5 59
50-160A 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 3.5 51
50-160B 7.3
10.4
13.5 		2.03
2.89
3.75 		23
22
20.5 		50 2900 1.5 3.5 47
50-200 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5 3.5 101
50-200A 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4.0 3.5 80
50-200B 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3.0 3.5 68
50-250 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11 3.5 160
50-250A 8.2
11.6
15.2 		2.28
3.22
4.22 		71.5
70
68 		38 2900 7.5 3.5 115
50-250B 7.6
10.8
14 		2.11
3.0
3.89 		51.4
60
58 		37 2900 7.5 3.5 114
50-250C 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 3.5 108
50-100(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		1450 1.5 3.8 41
50-100(Ⅰ)A 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		1450 1.1 3.8 36
50-125(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		1450 3.0 3.8 56
50-125(Ⅰ)A 15.6
22.3
29 		4.33
6.49
8.1 		17
16
13.6 		58
66
65 		1450 2.2 3.8 48
50-160(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		1450 4.0 3.8 72
50-160(Ⅰ)A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		1450 4.0 3.8 71
50-160(Ⅰ)B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 1450 3.0 3.8 59
50-200(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 3.8 108
50-200(Ⅰ)A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 3.8 107
50-200(Ⅰ)B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 3.8 100

型号 		流量Q 扬程
m 		效率
% 		转速
r/min 		电机功率
KW 		必需汽蚀余量
M 		重量㎏
m3/h l/s
50-250(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15.0 3.8 175
50-250(Ⅰ)A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11.0 3.8 165
50-250(Ⅰ)B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
48
54 		2900 11.0 3.8 165
50-315(Ⅰ) 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30.0 3.8 310
50-315(Ⅰ)A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22.0 3.8 245
50-315(Ⅰ)B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 3.8 215
50-315(Ⅰ)C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15.0 3.8 195
65-100 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		1450 1.5 3.8 46
65-100A 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		1450 1.1 3.8 41
65-125 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		1450 3.0 3.8 58
65-125A 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		1450 2.2 3.8 49
65-160 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		1450 4.0 3.8 75
65-160A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		1450 4.0 3.8 75
65-160B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 1450 3.0 3.8 63
65-200 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 3.8 107
65-200A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 3.8 107
65-200B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 3.8 100
65-250 17.5
235
32.5 		486
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15.0 3.8 180
65-250A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11.0 3.8 170
65-250B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11.0 3.8 170
65-315 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30.0 3.8 320
65-315A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22.0 3.8 255
65-315B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 3.8 225
65-315C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15.0 3.8 205
65-100(Ⅰ) 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		1450 3.0 4.2 63
65-100(Ⅰ)A 31.3
44.7
58 		8.7
12.5
16.1 		11
10
8 		66
72
69 		1450 2.2 4.2 53

型号 		流量Q 扬程
m 		效率
% 		转速
r/min 		电机功率
KW 		必需汽蚀余量
M 		重量㎏
m3/h l/s
65-125(Ⅰ) 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		1450 5.5 4.2 99
65-125(Ⅰ)A 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		1450 4.0 4.2 78
65-160(Ⅰ) 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		1450 7.5 4.2 103
65-160(Ⅰ)A 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		1450 7.5 4.2 103
65-160(Ⅰ)B 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 1450 5.5 4.2 97
65-200(Ⅰ) 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15.0 4.2 176
65-200(Ⅰ)A 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
57 		2900 11.0 4.2 166
65-200(Ⅰ)B 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 4.2 114
65-250(Ⅰ) 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22.0 4.2 235
65-250(Ⅰ)A 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 4.2 205
65-250(Ⅰ)B 30
43.3
56 		8.3
12.0
15.0 		62
60
54 		58 2900 15.0 4.2 180
65-315(Ⅰ) 35
50
65 		9.72
13.9
18.1 		128
125
121 		44
54
57 		2900 37.0 4.2 350
65-315(Ⅰ)A 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
106.4 		43
54
57 		2900 30.0 4.2 355
65-315(Ⅰ)B 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30.0 4.2 335
65-315(Ⅰ)C 29
41
53.6 		8.1
11.4
14.9 		87
85
83 		51 2900 22.0 4.2 270
80-100 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		1450 3.0 4.2 63
80-100A 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		1450 2.2 4.2 54
80-125 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		1450 5.5 4.2 99
80-125A 31.3
45
58 		8.7
12.4
16.4 		17.5
16
13.6 		66
71
69 		1450 4.0 4.2 79
80-160 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		1450 7.5 4.2 105
80-160A 32.7
46.7
61 		9.1
13.0
165.9 		30.6
28
24 		62
70
69 		1450 7.5 4.2 105
80-160B 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 1450 5.5 4.2 98
80-200 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15.0 4.2 175
80-200A 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11.0 4.2 165
80-200B 50.5
43.5
56.6 		8.5
12.1
15.7 		40.5
38
33.4 		65 2900 7.5 4.2 115
80-250 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22.0 4.2 240

型号 		流量Q 扬程
m 		效率
% 		转速
r/min 		电机功率
KW 		必需汽蚀余量
M 		重量㎏
m3/h l/s
80-250A 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 4.2 210
80-250B 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15.0 4.2 185
80-315 35
50
65 		9.72
13.9
18.1 		128
125
122 		43
54
57 		2900 37.0 4.2 355
80-315A 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
107.4 		43
54
57 		2900 30.0 4.2 340
80-315B 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30.0 4.2 340
80-315C 29
41
53.6 		8.1
11.4
14.9 		98
85
83 		51 2900 22.0 4.2 275
80-100(Ⅰ) 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		1450 5.5 5.5 108
80-100(Ⅰ)A 62.6
89
116 		17.4
24.7
32.2 		11
10
8.8 		64
74
74 		1450 4.0 5.5 87
80-125(Ⅰ) 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		1450 11.0 4.2 163
80-125(Ⅰ)A 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
63 		1450 7.5 4.2 113
80-160(Ⅰ) 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		1450 15.0 4.2 184
80-160(Ⅰ)A 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		1450 11.0 5.5 174
80-160(Ⅰ)B 60.6
86.6
112.5 		16.8
24.1
31.3 		27
24
18 		72 1450 11.0 5.5 174
80-200(Ⅰ) 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		1450 22.0 5.5 251
80-200(Ⅰ)A 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		1450 18.5 5.5 220
80-200(Ⅰ)B 61
87
112 		16.9
24.2
31.4 		41
38
32 		71 1450 15.0 5.5 198
100-100 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		1450 5.5 5.5 113
100-100A 62.6
89
116 		17.4
24.7
32.2 		11
10
8.8 		64
74
74 		1450 4.0 5.5 91
100-125 70
100
130 		19.4
27.8
36.4 		23.5
20
14 		70
76
65 		1450 11.0 5.5 169
100-125A 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
63 		1450 7.5 5.5 118
100-160 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		1450 15.0 5.5
【 复制本文 】 【 打印本文 】 【 关闭窗口 】 【 返回泰丰新闻首页 】

水泵快速查找

管道泵

ISG立式管道泵 ISGD低转速管道泵 W卧式管道离心泵 IR单级单吸热水泵 直联式玻璃钢耐腐蚀管道泵

化工泵

SL型玻璃钢管道泵 FSB氟塑料合金离心泵 GBW浓硫酸离心泵 IHF氟塑衬里离心泵 FIJ化工离心泵 CZ标准化工泵 不锈钢耐腐蚀泵 JF无泄漏化工流程泵 氟塑料合金泵 JINB尿素泵 PF强耐腐蚀离心泵 B型橡胶伸缩节 LB不锈钢转子泵 IJB型碱泵 FS型塑料耐腐泵 jkd可空转耐酸碱泵浦 jkt可空转耐酸碱泵浦 直联式玻璃钢耐腐蚀泵 悬臂式玻璃钢耐腐蚀泵 直联式玻璃钢耐腐蚀管道泵

自吸泵

CYZ-A自吸泵 ZCQ自吸泵（磁力） ZW自吸泵 无密封自控自吸泵 FPZ自吸泵 无堵塞排污自吸泵 ZL系列立式自吸泵 直联式不锈钢自吸泵

磁力泵

CQ不锈钢磁力泵 CQF工程塑料磁力泵 ZCQ自吸磁力泵 不锈钢防爆磁力泵 CQB-L磁力管道泵 CWB磁力驱动旋涡泵 CQG型立式磁力泵 CW型磁力旋涡泵 MP磁力泵

中开泵

S型水平中开泵

隔膜泵

卫生泵

不锈钢卫生泵 SP型卫生级离心泵 GP型卫生级离心泵

漩涡泵

油桶泵

真空泵

2X双级旋片式真空泵 SK水环式真空泵 W水力喷射器 2XZ直联式真空泵 水环悬臂式真空泵 SZ水环式真空泵 单级旋片式真空泵 罗茨泵-水环泵机组 罗茨泵-旋片式真空泵机组 SK直联水环式真空泵

计量泵

J-D柱塞式计量泵 JMD隔膜式计量泵 J-X柱塞式计量泵 J-Z柱塞式计量泵

潜水泵

QND不锈钢潜水泵 QXF不锈钢潜水泵 WQ型污水潜水泵 QY充油式潜水电泵

油泵

AY油泵 RY风冷式热油泵 RCB型沥青保温泵 YG型油泵 LORY导热油泵 YCB型圆弧齿轮泵

液下泵

SLY长轴液下泵 SY型玻璃钢液下泵 LSB高温硫酸液下泵 NL污水泥浆泵 立式长轴泵 液下无堵塞排污泵 FY耐腐蚀液下泵

深井泵

QJ型深井泵

料浆泵

耐腐耐磨砂浆泵

配套产品

无负压变频调速给水设备 智能无负压给水设备 消防稳压(生活)供水设备 全自动变频调速恒压消防供水设备 W水力喷射器
