一、特点原理及图片
|
|
CWB磁力驱动旋涡泵是在原通用漩涡泵的基础上采用了磁力传动结构，保证泵在使用过程中介质的密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。磁力泵的主要性能特点有：
1、高扬程、小流量，比转数一般小于40；
2、结构简单、体积小、重量轻；
3、具有自润滑回路，提高滑动轴承使用寿命；
4、CWB磁力漩涡泵增设冷却回路，及时带走磁涡流热；
5、采用悬臂叶片，减小叶轮径向力；
6、如果CWB磁力漩涡泵的随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。 CWB磁力漩涡泵特别适用于小流量高扬程的腐蚀性介质的输送。
性能参数
|
|

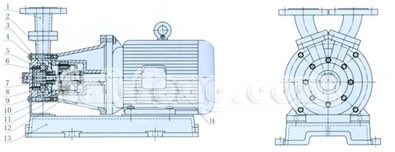

CWB磁力漩涡泵 产品图
|
|
|
二、 性能参数
|
|
型号
|
流量(M3/h)
|
扬程
(m)
|
转速
(rpm)
|
电机功率
(kW)
|
效率η(%)
|
允许吸上高度
(m)
|
叶轮直径
(mm)
|
重量
(kg)
|
|
CWB20-20
|
0.72
|
20
|
2900
|
0.75
|
22
|
6
|
|
26
|
|
CWB20-40
|
0.72
|
40
|
2900
|
1.1
|
18
|
6
|
90
|
32
|
|
CWB20-65
|
0.72
|
65
|
2900
|
2.2
|
15
|
6
|
105
|
36
|
|
CWB25-25
|
1.44
|
25
|
2900
|
1.1
|
26
|
5
|
75
|
28
|
|
CWB25-40
|
1.44
|
40
|
2900
|
1.5
|
24
|
5
|
90
|
40
|
|
CWB25-75
|
1.44
|
75
|
2900
|
4
|
20
|
5
|
110
|
55
|
|
CWB32-30
|
2.88
|
30
|
2900
|
2.2
|
28
|
5
|
90
|
38
|
|
CWB32-50
|
2.88
|
50
|
2900
|
3
|
26
|
5
|
100
|
52
|
|
CWB32-75
|
2.88
|
75
|
2900
|
7.5
|
22
|
5
|
120
|
76
|
|
CWB32-120
|
2.88
|
120
|
2900
|
11
|
18
|
4.5
|
140
|
95
|
|
CWB40-40
|
5.4
|
40
|
2900
|
4
|
30
|
4
|
100
|
70
|
|
CWB40-90
|
5.4
|
90
|
2900
|
11
|
26
|
3.5
|
130
|
105
|
|
CWB50-45
|
9
|
45
|
2900
|
7.5
|
30
|
4
|
110
|
92
|
|
CWB65-50
|
14.4
|
50
|
2900
|
15
|
35
|
3.5
|
120
|
158
|
CWB磁力漩涡泵厂家：
上海泰丰泵业制造有限公司是一家专业的水泵制造厂家，生产销售的CWB磁力漩涡泵品质高、价格实惠，本网页上显示的产品图、参数等资料，仅为选型参考之用，详细齐全的样本说明书，请来电索取，由于编辑水平有限，如发现错误和不妥之处，望您批评指正。
|
