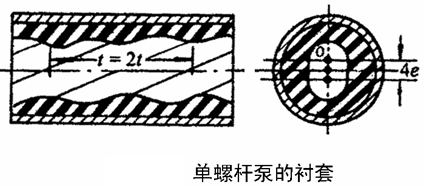

螺杆泵衬套的断面形状是由两个半径为R（等于螺杆断面的半径）的半圆和两个长度为4e的直线段组成的长圆形。衬套的内表面就是由很多个这样的断面所组成的导程为t（t=2e）的双头内螺旋面。衬套的旋向与螺杆的旋向是相同的。

各种衬套的横截面

     衬套一般用橡胶材料制成。

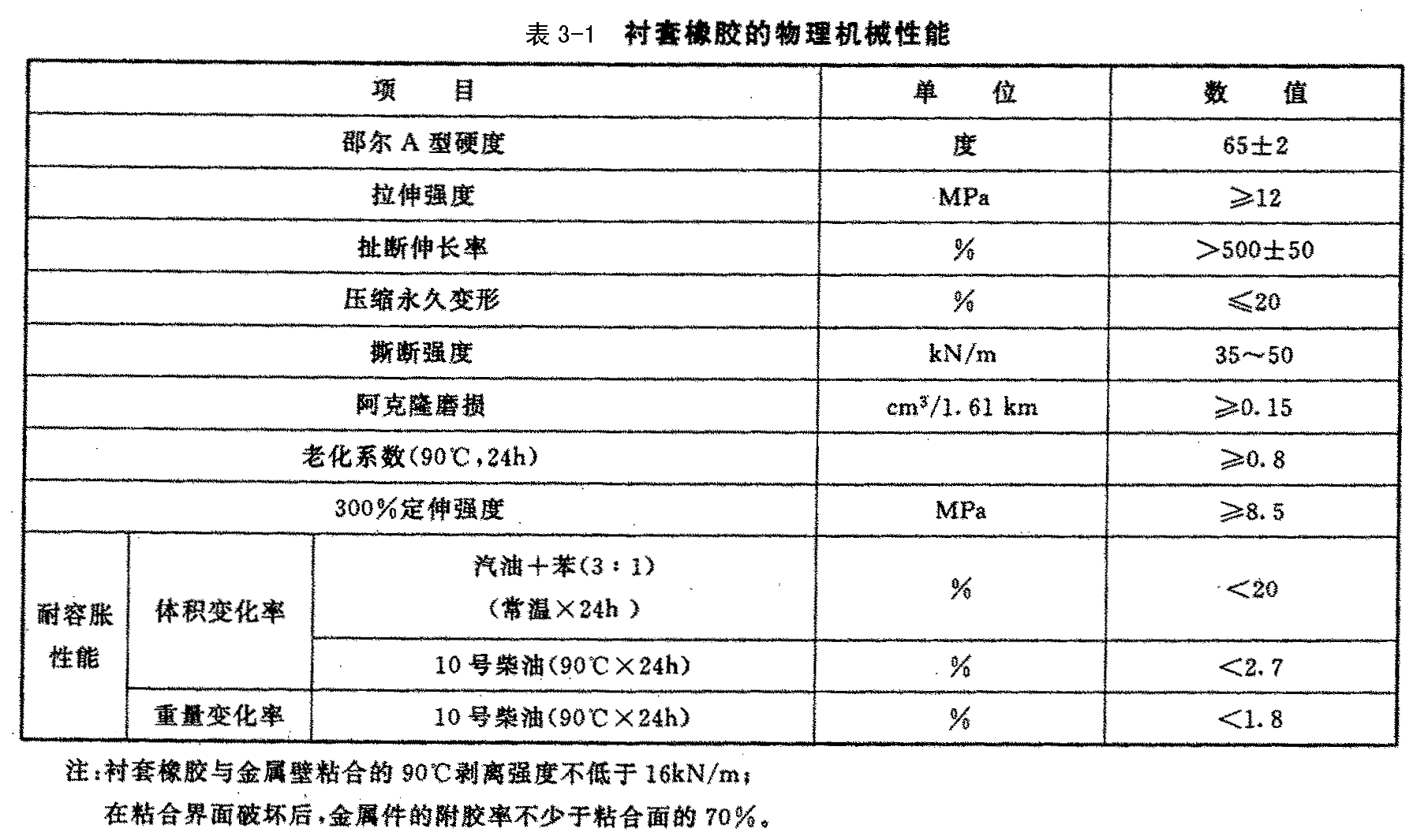

     必须根据抽汲混合液的性质和螺杆泵的工作条件来选取，如抽取油类、弱酸和碱等介质，可用丁腈橡胶作衬套材料；而要求在高耐磨、高强度和耐油、耐苯条件下工作，则可选取聚氨脂橡胶作衬套材料。衬套橡胶的物理机械性能可参考表中的规定。
