一、特点原理及图片
|
不锈钢JMZ自吸酒泵、FMZ自吸化工泵(自吸泵)适用输送(-35°C~+120°C)的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。FMZ自吸化工泵适合输送(-35°C~+120°C)的浓浆、酸、碱、盐等化工液体。JMZ自吸酒泵、FMZ自吸化工泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定,不用底阀,起动时不需引灌等特点。
此泵性能范围:
流量为3m3/h-200 m3/h;
扬程为15-60(m); 口径为25-200(mm)。
JMZ自吸酒泵、应用范围
环境温度≤45°C,介质温度≤60°C。
介质PH值铸铁泵为6~9,不锈钢泵为1~14。
通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍。
介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240kg/m3

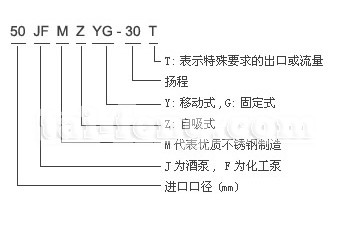

JMZ自吸酒泵、型号说明
JMZ自吸酒泵、FMZ自吸化工泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。
该泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
JMZ自吸酒泵、结构说明
JMZ自吸酒泵、FMZ自吸化工泵的主要零件有:泵体、叶轮、泵轴、机械密封、悬架等。
泵的旋转方面,从进口方面看为逆时针方面。
泵的安装形式:有固定和移动式。固定式泵进出口一般用法兰式;移动式泵进出口一般用束节式。(注意:固定式水泵法兰一般才用6公斤压力法兰)。

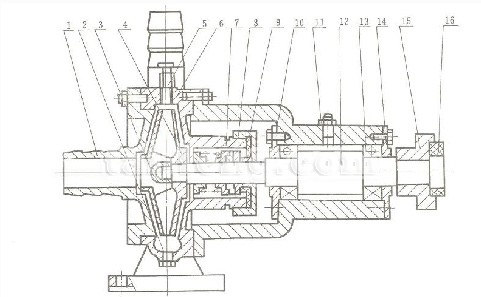

JMZ自吸酒泵、结构示意图
|
|
自吸泵(酒泵) 产品图
|
|
二、 性能参数
|
名称
|
输送酒类、饮料、汽油、乳口的型号
|
主要性能参数
|
输送酸、碱、浓浆及高温液体的型号
|
配套功率(KW)
|
进口(mm)
|
出口(mm)
|
流量(m3/h
|
扬程(m)
|
吸程(m)
|
转速(r/min)
|
自 吸 泵
|
25JMZ-22
|
25
|
25
|
3
|
22
|
5
|
2900
|
25FMZ-22
|
1.1
|
25JMZ-30
|
25
|
25
|
3
|
30
|
6
|
2900
|
25FMZ-30
|
1.5
|
40JMZ-22
|
40
|
25
|
6
|
22
|
5
|
2900
|
40FMZ-22
|
1.5
|
40JMZ-30
|
40
|
25
|
6
|
30
|
6
|
2900
|
40FMZ-30
|
2.2
|
40JMZ-40
|
40
|
25
|
6
|
40
|
6
|
2900
|
40FMZ-40
|
3
|
50JMZ-22
|
50
|
40
|
12
|
22
|
5
|
2900
|
50FMZ-22
|
2.2
|
50JMZ-30T
|
50
|
50
|
20
|
30
|
6
|
2900
|
50FMZ-30
|
4
|
50JMZ-40
|
50
|
40
|
12
|
40
|
6
|
2900
|
50FMZ-40
|
4
|
65JMZ-22
|
65
|
50
|
24
|
22
|
5
|
2900
|
65FMZ-22
|
4
|
65JMZ-30T
|
65
|
65
|
30
|
30
|
6
|
2900
|
65FMZ-30T
|
5.5
|
80JMZ-22
|
80
|
65
|
48
|
22
|
5
|
2900
|
80FMZ-22
|
5.5
|
80JMZ-30
|
80
|
65
|
48
|
30
|
6
|
2900
|
80FMZ-30
|
7.5
|
100JMZ-22
|
100
|
80
|
80
|
22
|
5
|
2900
|
100FMZ-22
|
11
|
100JMZ-30
|
100
|
80
|
100
|
30
|
5
|
2900
|
100FMZ-30
|
15
|
150JMZ-22
|
150
|
125
|
160
|
22
|
5
|
2900
|
150FMZ-22
|
15
|
150JMZ-30
|
150
|
125
|
160
|
30
|
5
|
2900
|
150FMZ-30
|
22
|
200JMZ-22
|
200
|
150
|
200
|
22
|
5
|
1450
|
200FMZ-22
|
18.5
|
|
200JMZ-30
|
200
|
150
|
200
|
30
|
5
|
1450
|
25FMZ-30
|
30
|
JMZ自吸酒泵、FMZ自吸化工泵厂家:
上海泰丰泵业制造有限公司是一家专业的水泵制造厂家,生产销售的JMZ自吸酒泵、FMZ自吸化工泵品质高、价格实惠,本网页上显示的产品图、参数等资料,仅为选型参考之用,详细齐全的样本说明书,请来电索取,由于编辑水平有限,如发现错误和不妥之处,望您批评指正。
|
