一、特点原理及图片

 WZG智能无负压给水设备,能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池,能充分利用自来水管网的压力直接供水或间接供水,避免了能源的二次浪费和二次污染,大幅度节省了基建投资并缩短了施工工期。WZG智能无负压给水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

产品特点

1. 无需建水池-节能、节资
WZG系列智能无负压给水设备经济卫生、节能效果显著,实践证明:使用智能型无负压给水设备可节省50%以上的兴建水池费用;
2. 安装简单、节省占地面积
WZG系列智能无负压给水设备既可配置卧式稳流罐,亦可配置立式稳流罐。两种稳流罐具有不同的特点:卧式稳流罐占据空间小;立式稳流罐占地面积小。稳流罐的制造、检验均符合GB150(钢制压力容器)的规定,但因罐内不储存压缩气体,所以不须列入压力容器的管路范围。
3. 用途广泛、适用性强WZG系列智能无负压给水设备可作生活供水用,也可作消防供水用,可配置任意型号的水泵,当设备用于消防时,宜配备消防专用水泵;
4. 功能全、智能化程度高
WZG系列智能无负压给水设备具有软启动,有过载、短路、过压、欠压、缸相、过热和失速保护等功能。在异常情况下能进行信号报警、自检、故障判断等,还可根据用水量的高低自动调节供水流量;

WZG系列智能无负压给水设备可根据自来水管网压力稳定情况,配置小型气压罐,避免水泵频繁启动,以延长设备使用寿命,其蓄能、稳压性能更加显著。

型号意义

WZG 90 /60 2 D

WZG--------------------------------智能无负压给水设备
90---------------------------------供水压力(m)
60---------------------------------最大供水流量(m3/h)
2----------------------------------水泵台数:用数字表示
D----------------------------------水泵类型:D-DL型. G-GDL型. L-LG型

环境条件

1:环境温度:0-40℃
2:空气相对湿度:≤85%(20≠5℃时)
3:介质温度:4-70℃
4:供电电压:380V(+5%. -10%)

工作原理

设备投入使用,自来水管网的水进入稳流罐,罐内空气从真空消声器排出,待水充满后,真空消声器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水:用水高峰时,若自来水管网水量小于水泵流量时,稳流罐内的水作为补充水源仍能正常供水,此时,空气由真空消声器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制柜,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。

应用范围

适用于任何自来水压力不足地区的加压技术:
新建的住宅小区或办公楼等生活用水。
低层自来水压力不能满足要求的消防用水。
改造建好水池的,可以采用无负压设备与水池共用的供水方式,进一步节能。
自来水的供水中间加压泵站。
工矿企业的生产. 生活用水等。
各种循环系统。



智能无负压给水设备 产品图
二、 性能参数

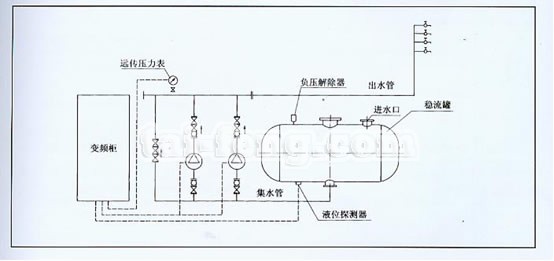

工作原理图

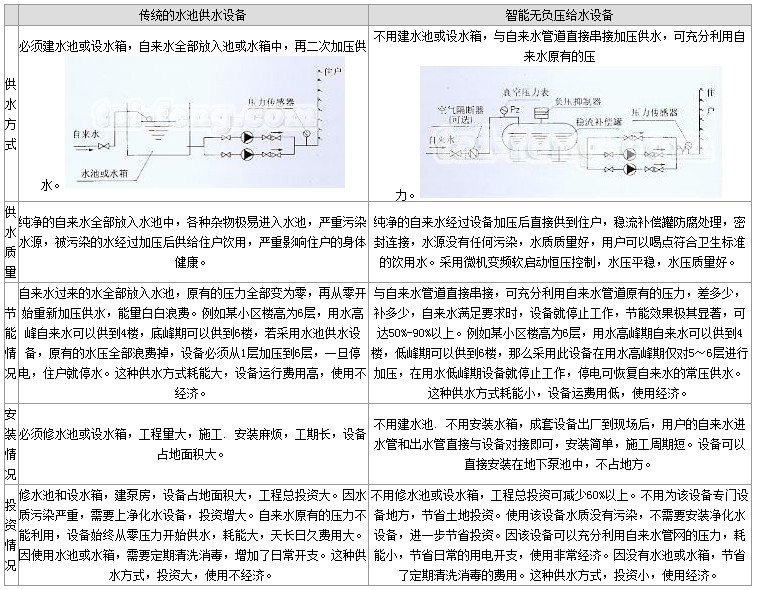

传统水池供水设备与智能无负压给水设备对比表性能参数

水泵快速查找

隔膜泵

深井泵

序号 设备型号 流量 (m3/h) 扬程 (m) 参数户数 推荐水泵 稳流罐型号Φ×L 电控柜型号
型号 台数 功率(Kw)
1 WZG30/6-2L 4.8 6 6.4 31.2 30 23.1 10 15 30 25LG3-10×3 2 1.1 Φ600×1.5 DKG1.1-2
2 WZG40/6-2L 4.8 6 6.4 41.6 40 30.8 10 15 30 25LG3-10×4 2 1.5 Φ600×1.5 DKG1.5-2
3 WZG50/6-2L 4.8 6 6.4 52 50 38.5 10 15 30 25LG3-10×5 2 1.5 Φ600×1.5 DKG1.5-2
4 WZG60/6-2L 4.8 6 6.4 62.4 60 46.2 10 15 30 25LG3-10×6 2 2.2 Φ600×1.5 DKG2.2-2
5 WZG70/6-2L 4.8 6 6.4 72.8 70 53.9 10 15 30 25LG3-10×7 2 2.2 Φ600×1.5 DKG2.2-2
6 WZG80/6-2L 4.8 6 6.4 83.2 80 61.6 10 15 30 25LG3-10×8 2 2.2 Φ600×1.5 DKG2.2-2
7 WZG90/6-2L 4.8 6 6.4 93.6 90 69.3 10 15 30 25LG3-10×9 2 2.2 Φ600×1.5 DKG2.2-2
8 WZG100/6-2L 4.8 6 6.4 104 100 77 10 15 30 25LG3-10×10 2 3 Φ600×1.5 DKG3-2
9 WZG30/13-2L 9 13 19 32.6 30 23 30 50 90 32LG6.5-15×2 2 1.5 Φ600×1.5 DKG1.5-2
10 WZG45/13-2L 9 13 19 48.9 45 34.5 30 50 90 32LG6.5-15×3 2 2.2 Φ600×1.5 DKG2.2-2
11 WZG60/13-2L 9 13 19 65.5 60 46 30 50 90 32LG6.5-15×4 2 3 Φ600×1.5 DKG3-2
12 WZG75/13-2L 9 13 19 81.5 75 57.5 30 50 90 32LG6.5-15×5 2 4 Φ600×1.5 DKG4-2
13 WZG90/13-2L 9 13 19 97.5 90 69 30 50 90 32LG6.5-15×6 2 4 Φ600×1.5 DKG4-2
14 WZG105/13-2L 9 13 19 114.1 105 80.5 30 50 90 32LG6.5-15×7 2 5.5 Φ600×1.5 DKG5.5-2
15 WZG120/13-2L 9 13 19 130.4 126 92 30 50 90 32LG6.5-15×8 2 5.5 Φ600×1.5 DKG5.5-2
16 WZG30/24-2L 18 24 36 32 30 24 90 140 250 40LG12-15×2 2 2.2 Φ800×2.0 DKG2.2-2
17 WZG45/24-2L 18 24 36 48 45 36 90 140 250 40LG12-15×3 2 3 Φ800×2.0 DKG3-2
18 WZG60/24-2L 18 24 36 64 60 48 90 140 250 40LG12-15×4 2 4 Φ800×2.0 DKG4-2
19 WZG75/24-2L 18 24 36 80 75 60 90 140 250 40LG12-15×5 2 5.5 Φ800×2.0 DKG5.5-2
20 WZG90/24-2L 18 24 36 96 90 72 90 140 250 40LG12-15×6 2 5.5 Φ800×2.0 DKG5.5-2
21 WZG105/24-2L 18 24 36 112 105 80 90 140 250 40LG12-15×7 2 7.5 Φ800×2.0 DKG7.5-2
22 WZG120/24-2L 18 24 36 128 120 96 90 140 250 40LG12-15×8 2 7.5 Φ800×2.0 DKG7.5-2
23 WZG40/48-2L 36 48 60 44 40 33 250 350 500 50LG24-20×2 2 5.5 Φ1000×2.2 DKG5.5-2
24 WZG60/48-2L 36 48 60 66 60 49.5 250 350 500 50LG24-20×3 2 7.5 Φ1000×2.2 DKG7.5-2
25 WZG80/48-2L 36 48 60 88 80 66 250 350 500 50LG24-20×4 2 11 Φ1000×2.2 DKG11-2
26 WZG100/48-2L 36 48 60 110 100 82.5 250 350 500 50LG24-20×5 2 11 Φ1000×2.2 DKG11-2
27 WZG120/48-2L 36 48 60 132 120 99 250 350 500 50LG24-20×6 2 15 Φ1000×2.2 DKG15-2
28 WZG40/72-2L 54 72 86.4 45.5 40 34 400 650 800 65LG36-20×2 2 7.5 Φ1200×2.6 DKG7.5-2
29 WZG60/72-2L 54 72 86.4 68.2 60 51 400 650 800 65LG36-20×3 2 11 Φ1200×2.6 DKG11-2
30 WZG80/72-2L 54 72 86.4 91 80 68 400 650 800 65LG36-20×4 2 15 Φ1200×2.6 DKG15-2
31 WZG100/72-2L 54 72 86.4 113.7 100 85 400 650 800 65LG36-20×5 2 18.5 Φ1200×2.6 DKG18.5-2
32 WZG120/72-2L 54 72 86.4 136.5 120 102 400 650 800 65LG36-20×6 2 22 Φ1200×2.6 DKG22-2
33 WZG40/100-2L 80 100 136.8 43.6 40 31.7 750 1000 1400 80LG50-20×2 2 11 Φ1400×3.1 DKG11-2
34 WZG60/100-2L 80 100 136.8 65.4 60 47.5 750 1000 1400 80LG50-20×3 2 15 Φ1400×3.1 DKG15-2
35 WZG80/100-2L 80 100 136.8 87.2 80 63.4 750 1000 1400 80LG50-20×4 2 18.5 Φ1400×3.1 DKG18.5-2
36 WZG100/100-2L 80 100 136.8 109 100 79.2 750 1000 1400 80LG50-20×5 2 22 Φ1400×3.1 DKG22-2
37 WZG33/8-2G 5.6 8 9.6 36 33 28.5 10 25 30 25GDL4-11×3 2 1.1 Φ600×1.5 DKG1.1-2
38 WZG44/8-2G 5.6 8 9.6 48 44 38 10 25 30 25GDL4-11×4 2 1.5 Φ600×1.5 DKG1.5-2
39 WZG55/8-2G 5.6 8 9.6 60 55 47.5 10 25 30 25GDL4-11×5 2 2.2 Φ600×1.5 DKG2.2-2
40 WZG66/8-2G 5.6 8 9.6 72 66 57 10 25 30 25GDL4-11×6 2 2.2 Φ600×1.5 DKG2.2-2
41 WZG77/8-2G 5.6 8 9.6 84 77 66.5 10 25 30 25GDL4-11×7 2 3 Φ600×1.5 DKG3-2
42 WZG88/8-2G 5.6 8 9.6 96 88 76 10 25 30 25GDL4-11×8 2 3 Φ600×1.5 DKG3-2
43 WZG99/8-2G 5.6 8 9.6 108 99 85.5 10 25 30 25GDL4-11×9 2 3 Φ600×1.5 DKG3-2
44 WZG110/8-2G 5.6 8 9.6 120 110 95 10 25 30 25GDL4-11×10 2 4 Φ600×1.5 DKG4-2
45 WZG121/8-2G 5.6 8 9.6 132 121 104.5 10 25 30 25GDL4-11×11 2 4 Φ600×1.5 DKG4-2
46 WZG132/8-2G 5.6 8 9.6 144 132 114 10 25 30 25GDL4-11×12 2 4 Φ600×1.5 DKG4-2
47 WZG36/12-2G 84 12 14.4 41 36 30.5 28 50 90 40GDL6-12×3 2 1.5 Φ600×1.5 DKG1.5-2
48 WZG48/12-2G 84 12 14.4 54 48 40.6 28 50 90 40GDL6-12×4 2 2.2 Φ600×1.5 DKG2.2-2
49 WZG60/12-2G 84 12 14.4 68 60 51 28 50 90 40GDL6-12×5 2 2.2 Φ600×1.5 DKG2.2-2
50 WZG72/12-2G 84 12 14.4 82 72 61 28 50 90 40GDL6-12×6 2 3 Φ600×1.5 DKG3-2
51 WZG84/12-2G 84 12 14.4 95 84 71 28 50 90 40GDL6-12×7 2 3 Φ600×1.5 DKG3-2
52 WZG96/12-2G 84 12 14.4 109 96 81 28 50 90 40GDL6-12×8 2 4 Φ600×1.5 DKG4-2
53 WZG108/12-2G 84 12 14.4 123 108 91 28 50 90 40GDL6-12×9 2 4 Φ600×1.5 DKG4-2
54 WZG120/12-2G 84 12 14.4 136 120 102 28 50 90 40GDL6-12×10 2 4 Φ600×1.5 DKG4-2
55 WZG132/12-2G 84 12 14.4 150 132 112 28 50 90 40GDL6-12×11 2 5.5 Φ600×1.5 DKG5.5-2
56 WZG144/12-2G 84 12 14.4 164 144 122 28 50 90 40GDL6-12×12 2 5.5 Φ600×1.5 DKG5.5-2
57 WZG30/24-2G 16.8 24 28.8 36 30 24 90 140 190 50GDL12-15×2 2 2.2 Φ800×2.0 DKG2.2-2
58 WZG45/24-2G 16.8 24 28.8 54 45 36 90 140 190 50GDL12-15×3 2 3 Φ800×2.0 DKG3-2
59 WZG60/24-2G 16.8 24 28.8 72 60 48 90 140 190 50GDL12-15×4 2 4 Φ800×2.0 DKG4-2
60 WZG75/24-2G 16.8 24 28.8 90 75 60 90 140 190 50GDL12-15×5 2 5.5 Φ800×2.0 DKG5.5-2
61 WZG90/24-2G 16.8 24 28.8 108 90 72 90 140 190 50GDL12-15×6 2 5.5 Φ800×2.0 DKG5.5-2
62 WZG105/24-2G 16.8 24 28.8 126 105 84 90 140 190 50GDL12-15×7 2 7.5 Φ800×2.0 DKG7.5-2
63 WZG120/24-2G 16.8 24 28.8 144 120 96 90 140 190 50GDL12-15×8 2 7.5 Φ800×2.0 DKG7.5-2
64 WZG135/24-2G 16.8 24 28.8 162 135 108 90 140 190 50GDL12-15×9 2 11 Φ800×2.0 DKG11-2
65 WZG150/24-2G 16.8 24 28.8 180 150 120 90 140 190 50GDL12-15×10 2 11 Φ800×2.0 DKG11-2
66 WZG30/36-2G 25.2 36 43.2 36 30 25 140 250 300 50GDL18-15×2 2 3 Φ800×2.0 DKG3-2
67 WZG45/36-2G 25.2 36 43.2 54 45 37.5 140 250 300 50GDL18-15×3 2 4 Φ800×2.0 DKG4-2
68 WZG60/36-2G 25.2 36 43.2 72 60 50 140 250 300 50GDL18-15×4 2 5.5 Φ800×2.0 DKG5.5-2
69 WZG75/36-2G 25.2 36 43.2 90 75 62.5 140 250 300 50GDL18-15×5 2 7.5 Φ800×2.0 DKG7.5-2
70 WZG90/36-2G 25.2 36 43.2 108 90 75 140 250 300 50GDL18-15×6 2 7.5 Φ800×2.0 DKG7.5-2
71 WZG105/36-2G 25.2 36 43.2 126 105 82.5 140 250 300 50GDL18-15×7 2 11 Φ800×2.0 DKG11-2
72 WZG120/36-2G 25.2 36 43.2 144 120 100 140 250 300 50GDL18-15×8 2 11 Φ800×2.0 DKG11-2
73 WZG135/36-2G 25.2 36 43.2 162 135 112.5 140 250 300 50GDL18-15×9 2 15 Φ800×2.0 DKG15-2
74 WZG150/36-2G 25.2 36 43.2 180 150 125 140 250 300 50GDL18-15×10 2 15 Φ800×2.0 DKG15-2
75 WZG24/48-2G 33.6 48 57.6 27 24 22 250 350 500 65GDL24-12×2 2 3 Φ1000×2.2 DKG3-2
76 WZG36/48-2G 33.6 48 57.6 40.5 36 33 250 350 500 65GDL24-12×3 2 4 Φ1000×2.2 DKG4-2
77 WZG48/48-2G 33.6 48 57.6 54 48 44 250 350 500 65GDL24-12×4 2 5.5 Φ1000×2.2 DKG5.5-2
78 WZG60/48-2G 33.6 48 57.6 67.5 60 55 250 350 500 65GDL24-12×5 2 7.5 Φ1000×2.2 DKG7.5-2
79 WZG72/48-2G 33.6 48 57.6 81 72 66 250 350 500 65GDL24-12×6 2 7.5 Φ1000×2.2 DKG7.5-2
80 WZG84/48-2G 33.6 48 57.6 94.5 84 77 250 350 500 65GDL24-12×7 2 11 Φ1000×2.2 DKG11-2
81 WZG96/48-2G 33.6 48 57.6 108 96 88 250 350 500 65GDL24-12×8 2 11 Φ1000×2.2 DKG11-2
82 WZG108/48-2G 33.6 48 57.6 121.5 108 99 250 350 500 65GDL24-12×9 2 15 Φ1000×2.2 DKG15-2
83 WZG120/48-2G 33.6 48 57.6 135 120 110 250 350 500 65GDL24-12×10 2 15 Φ1000×2.2 DKG15-2
84 WZG24/72-2G 50.4 72 86.4 27 24 21 400 650 800 80GDL36-12×2 2 4 Φ1200×2.6 DKG4-2
85 WZG36/72-2G 50.4 72 86.4 40.5 36 31.5 400 650 800 80GDL36-12×3 2 55 Φ1200×2.6 DKG5.5-2
86 WZG48/72-2G 50.4 72 86.4 54 48 42 400 650 800 80GDL36-12×4 2 75 Φ1200×2.6 DKG7.5-2
87 WZG60/72-2G 50.4 72 86.4 67.5 60 52.5 400 650 800 80GDL36-12×5 2 11 Φ1200×2.6 DKG11-2
88 WZG72/72-2G 50.4 72 86.4 81 72 63 400 650 800 80GDL36-12×6 2 11 Φ1200×2.6 DKG11-2
89 WZG84/72-2G 50.4 72 86.4 94.5 84 73.5 400 650 800 80GDL36-12×7 2 15 Φ1200×2.6 DKG15-2
90 WZG96/72-2G 50.4 72 86.4 108 96 84 400 650 800 80GDL36-12×8 2 15 Φ1200×2.6 DKG15-2
91 WZG108/72-2G 50.4 72 86.4 121.5 108 94.5 400 650 800 80GDL36-12×9 2 18.5 Φ1200×2.6 DKG18.5-2
92 WZG120/72-2G 50.4 72 86.4 135 120 115 400 650 800 80GDL36-12×10 2 18.5 Φ1200×2.6 DKG18.5-2
93 WZG28/108-2G 75.6 108 129.6 32 28 25 750 1000 1400 80GDL54-14×2 2 7.5 Φ1400×3.1 DKG7.5-2
94 WZG42/108-2G 75.6 108 129.6 48 42 37.5 750 1000 1400 80GDL54-14×3 2 11 Φ1400×3.1 DKG11-2
95 WZG56/108-2G 75.6 108 129.6 64 56 50 750 1000 1400 80GDL54-14×4 2 15 Φ1400×3.1 DKG15-2
96 WZG70/108-2G 75.6 108 129.6 80 70 62.5 750 1000 1400 80GDL54-14×5 2 18.5 Φ1400×3.1 DKG18.5-2
97 WZG84/108-2G 75.6 108 129.6 96 84 75 750 1000 1400 80GDL54-14×6 2 18.5 Φ1400×3.1 DKG18.5-2
98 WZG98/108-2G 75.6 108 129.6 112 98 87.5 750 1000 1400 80GDL54-14×7 2 22 Φ1400×3.1 DKG22-2
99 WZG112/108-2G 75.6 108 129.6 128 112 100 750 1000 1400 80GDL54-14×8 2 30 Φ1400×3.1 DKG30-2
100 WZG126/108-2G 75.6 108 129.6 144 126 112.5 750 1000 1400 80GDL54-14×9 2 30 Φ1400×3.1 DKG30-2
101 WZG140/108-2G 75.6 108 129.6 160 140 125 750 1000 1400 80GDL54-14×10 2 37 Φ1400×3.1 DKG37-2
102 WZG28/144-2G 100.8 144 172.8 32 28 24 1200 1600 2000 100GDL72-14×2 2 11 Φ1600×3.2 DKG11-2
103 WZG42/144-2G 100.8 144 172.8 48 42 36 1200 1600 2000 100GDL72-14×3 2 15 Φ1600×3.2 DKG15-2
104 WZG56/144-2G 100.8 144 172.8 64 56 48 1200 1600 2000 100GDL72-14×4 2 18.5 Φ1600×3.2 DKG18.5-2
105 WZG70/144-2G 100.8 144 172.8 80 70 60 1200 1600 2000 100GDL72-14×5 2 22 Φ1600×3.2 DKG22-2
106 WZG84/144-2G 100.8 144 172.8 96 84 72 1200 1600 2000 100GDL72-14×6 2 30 Φ1600×3.2 DKG30-2
107 WZG98/144-2G 100.8 144 172.8 112 98 84 1200 1600 2000 100GDL72-14×7 2 30 Φ1600×3.2 DKG30-2
108 WZG112/144-2G 100.8 144 172.8 128 112 96 1200 1600 2000 100GDL72-14×8 2 37 Φ1600×3.2 DKG37-2
109 WZG126/144-2G 100.8 144 172.8 144 126 108 1200 1600 2000 100GDL72-14×9 2 37 Φ1600×3.2 DKG37-2
110 WZG140/144-2G 100.8 144 172.8 160 140 120 1200 1600 2000 100GDL72-14×10 2 45 Φ1600×3.2 DKG45-2
111 WZG24/12-2D 8.4 12 14.4 26 24 22 28 50 90 40DL6-12×2 2 1.5 Φ600×1.5 DKG1.5-2
112 WZG36/12-2D 8.4 12 14.4 39 36 33 28 50 90 40DL6-12×3 2 2.2 Φ600×1.5 DKG2.2-2
113 WZG48/12-2D 8.4 12 14.4 52 48 44 28 50 90 40DL6-12×4 2 3 Φ600×1.5 DKG3-2
114 WZG60/12-2D 8.4 12 14.4 65 60 55 28 50 90 40DL6-12×5 2 4 Φ600×1.5 DKG4-2
115 WZG72/12-2D 8.4 12 14.4 78 72 66 28 50 90 40DL6-12×6 2 4 Φ600×1.5 DKG4-2
116 WZG84/12-2D 8.4 12 14.4 91 84 77 28 50 90 40DL6-12×7 2 5.5 Φ600×1.5 DKG5.5-2
117 WZG96/12-2D 8.4 12 14.4 104 96 88 28 50 90 40DL6-12×8 2 5.5 Φ600×1.5 DKG5.5-2
118 WZG108/12-2D 8.4 12 14.4 117 108 99 28 50 90 40DL6-12×9 2 7.5 Φ600×1.5 DKG7.5-2
119 WZG120/12-2D 8.4 12 14.4 130 120 110 28 50 90 40DL6-12×10 2 7.5 Φ600×1.5 DKG7.5-2
120 WZG132/12-2D 8.4 12 14.4 143 132 121 28 50 90 40DL6-12×11 2 7.5 Φ600×1.5 DKG7.5-2
121 WZG144/12-2D 8.4 12 14.4 156 144 132 28 50 90 40DL6-12×12 2 11 Φ600×1.5 DKG11-2
122 WZG25/25-2D 18 25 36 27 25 22 90 140 190 50DL12-12.5×2 2 3 Φ800×2.0 DKG3-2
123 WZG38/25-2D 18 25 36 40.5 37.5 33 90 140 190 50DL12-12.5×3 2 3 Φ800×2.0 DKG3-2
124 WZG50/25-2D 18 25 36 54 50 44 90 140 190 50DL12-12.5×4 2 4 Φ800×2.0 DKG4-2
125 WZG62/25-2D 18 25 36 67.5 62.5 55 90 140 190 50DL12-12.5×5 2 5.5 Φ800×2.0
