一、特点原理及图片
|
|
FPZ(D)耐腐蚀自吸泵，是采用增强聚丙烯[RPP]和聚偏二氟乙烯【PVDF】一次注塑成型的全塑部件组装而成，其质轻，强度高，无毒无污，不易结垢，耐腐蚀性能优异。叶轮.泵轴同步注塑，杜绝键打滑及介质腐蚀金属轴，过流部件全部为RPP和PVDF材料，直接传动结构紧凑，传动效率高，联接式传动采用金属支架支撑泵体及叶轮组件，装拆方便，结构上有独特的科学性，泵腔内设有吸液室，储液室，气液分离，回流孔。只需在第一次开机前灌注引液，在吸送介质时，液体可时续时断，断液15分中内来液可继续吸送，机封不需另加冷却水冷却，操作方便，安全无泄漏。
|
|

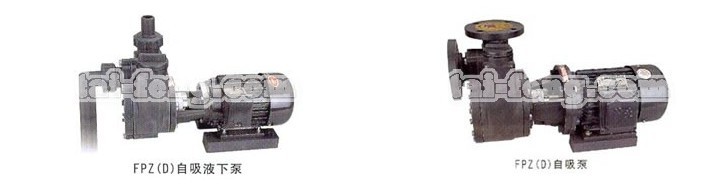

FPZ(D)耐腐蚀自吸泵 产品图
|
|
|
二、 性能参数
|
|

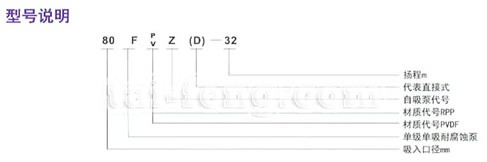

规格型号
|
流量
M3/h
|
扬程
m
|
工作温度
℃
|
转速
r/min
|
吸高
m
|
自吸时间
s/m
|
进出口径
mm
|
配套电机
|
联接
型式
|
效率
％
|
整机重量
Kg
|
|
型号
|
功率
|
|
32FPVZ[D]-11
|
3.5
|
11
|
-14≈80
-40≈140
|
2840
|
3
|
70
|
32×25
|
Ao27132
|
0.75
|
直接
|
47
|
11/15
|
|
40FPVZ[D]-18
|
10
|
18
|
-14≈80
-40≈140
|
2840
|
3
|
70
|
40×32
|
Y90S-2
|
1.5
|
直接
|
54
|
27/33
|
|
50FPVZ[D]-22
|
16
|
22
|
-14≈80
-40≈140
|
2840
|
3
|
65
|
50×40
|
Y90L-2
|
2.2
|
直接
|
52
|
30/38
|
|
40FPVZ-18
|
12
|
18
|
-14≈80
-40≈140
|
2480
|
3.5
|
60
|
40×32
|
Y90S-2
|
1.5
|
联接
|
54
|
52
|
|
50FPVZ-22
|
18
|
22
|
-14≈80
-40≈140
|
2480
|
4
|
60
|
50×40
|
Y90L-2
|
2.2
|
联接
|
52
|
57
|
|
65FPVZ-26
|
25
|
26
|
-14≈80
-40≈140
|
2890
|
4
|
55
|
65×50
|
Y112M-2
|
4
|
联接
|
54
|
97
|
|
80FPVZ-32
|
45
|
32
|
-14≈80
-40≈140
|
2900
|
4
|
55
|
80×65
|
Y132S-2
|
7.5
|
联接
|
67
|
130
|

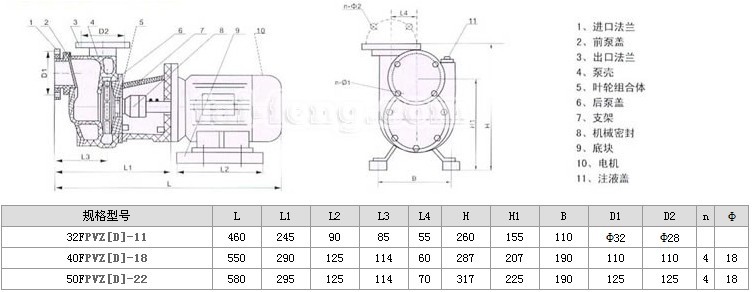

直接式自吸泵结构示意图及产品安装尺寸表
联接式自吸泵结构示意图产品安装尺寸表
|
