一、特点原理及图片

GC锅炉给水泵系卧式单吸多级分段离心泵,适用于锅炉循环水的输送及物理化学性质类似于水的液体之用。GC锅炉给水多级泵具有小流量高扬程的特点,特别适用远距离的输送。GC型多级分段式锅炉给水泵系列产品中,11/2GC、21/2GC、4GC、四个型号当流量为6~45 m3/h时,总扬程可达46~287米。可输送110°C以下的纯净清水,GC锅炉给水泵被广泛应用于锅炉给水、增压,工厂及城市给水之用。

结构说明

GC型锅炉给水泵为多级分段式,11/2GC—4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的的中心,其中稍有偏差即将使水泵的流量减少,扬程降低,效率差,故在检修后装配时务必注意,若有偏差必须调整。
GC锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁职称,共同形成泵的工作室。
GC锅炉给水泵的叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造经静平衡试验。轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。
轴的一端安装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺时针方向旋转。密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。
轴承是用单列向心球轴承,采用钙基黄油润滑。
填料起密封作用,防止空气进入和大量液体漏出。
GC锅炉给水泵的填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。

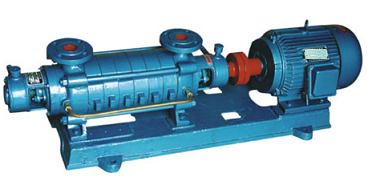

GC锅炉给水泵 产品图
二、 性能参数
型号 级数 流量Q 扬程H
(m)
转速n
(r/min)
电机功率
(KW)
叶轮直径
(mm)
(m3/h) (L/S)
11/2GCA 3 5 1.39 58.5 2950 3 132
4 78 4
5 97.5 4
6 117 5.5
7 136.5 5.5
8 156 5.5
9 175.5 7.5
10 195 7.5
11/2GC 2 6 1.66 46 2950 3 136
3 69 4
4 92 5.5
5 115 7.5
6 138 7.5
7 161 7.5
8 184 11
9 207 15
2GC 2 10 2.8 64 2950 7.5 166
3 96 11
4 128 15
5 160 15
6 192 18.5
7 224 22.0
8 256 30.0
9 288 30.0
21/2GC 2 20 5.6 54 2950 7.5 166
3 81 15
4 108 18.5
5 135 22.0
6 162 22.0
7 189 30.0
8 216 30.0
9 243 37.0
4GC 2 45 12.5 82 2950 22 192
